Multcalc Cad  (c) Célio Silvestre  1995 - 2005

    Cad para cálculo estrutural, integrado ao software Multcalc NBR6118, com programas opcionais para calculo de vigas, pilares, sapatas, blocos, etc ....

Bem vindo ao  MULTCALC CAD.

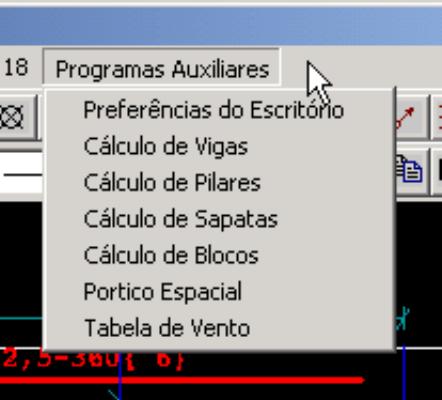

O Multcalc Cad é uma ferramenta Cad voltada para o cálculo de estruturas, integrada ao sistema MULTCALC NBR6118 com um poderoso editor de ferros e com programas adicionais de cálculo de vigas, pórtico espacial e tabela de esforços de vento. Opcionalmente são fornecidos juntamente com o cad programas para o calculo de pilares, sapatas, blocos.

Todas as alterações nos ferros, serão refletidas nas tabelas de corte e relatórios e gráficos de consumo de materiais.

Possui uma janela de comandos, que permite edição de desenhos com precisão. Você pode entrar comandos diretamente na janela de comandos.

Comandos Aceitos

Comando Atalho Descrição
POINT PO desenha pontos
LINE L desenha linhas
RAY   desenha raios
XLINE XL desenha linha auxiliares
MLINE ML desenha linha múltipla
POLYGON POL desenha um polígono
RECTANG REC desenha um retângulo
CIRCLE C desenha um círculo
ARC A desenha um arco
PLINE PL desenha uma poli-linha
ELLIPSE EL desenha uma elipse


TEXT T texto
HATCH HA archura
BLOCK B cria bloco
INSERT I insere bloco
REGEN RE redesenha
ERASE E apaga elementos
COPY CO copia elementos
MOVE M move elementos
ROTATE RO rotaciona elementos
SCALE SC escalona
MIRROR MI espelha
EXPLODE X explode
JOIN J agrupa elementos
ZOOME ZE zoom tota
ZOOMW ZW zoom janela

ZOOMRT ZR zoom tempo real + -
ZOOMSEL ZS
PAN P move o desenho
PANRT PAR move em tempo real
UNDO U desfaz último comando
REDO   refaz o desfeito
DIST DI me distâncias
AREA AA mede áreas
PRINT   Imprime/plota
LAYER LA manipula layers
LINETYPE LT manipula tipos de linhas

LWEIGHT LW manipula espessura de linhas
TEXTSTYLE TS manipula estilo de texto

MLINESTYLE MLS manipula linhas múltiplas

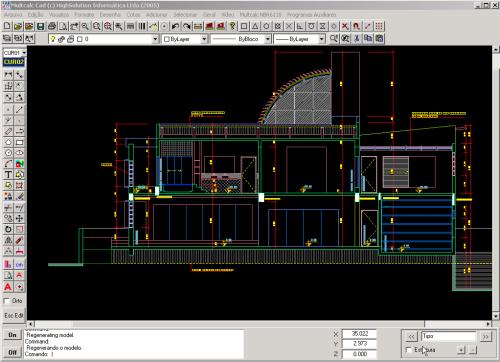

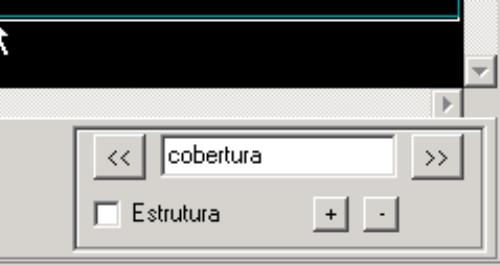

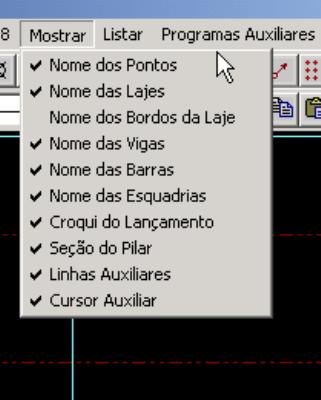

Permite visualizar a estrutura da obra ativa com todos os elementos (parede, lajes, vigas etc.) no CAD.

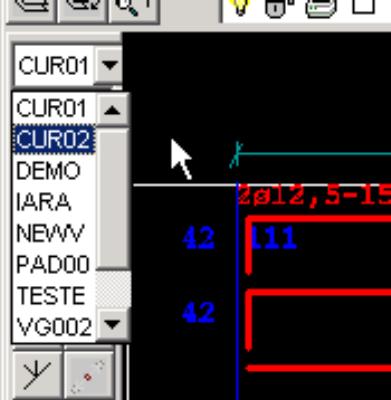

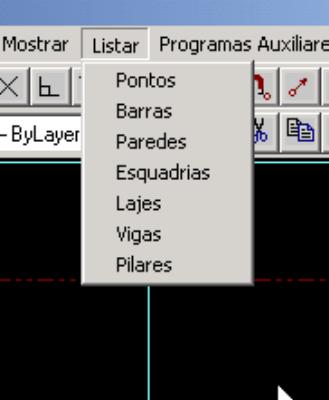

Seleciona uma das obras calculadas para manipular no Multcalc Cad.

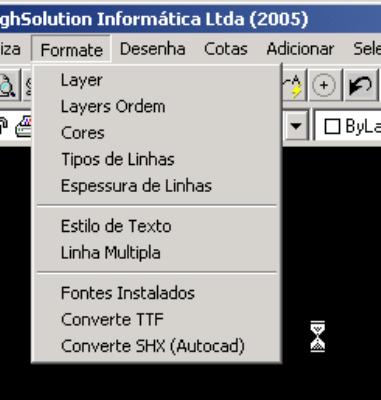

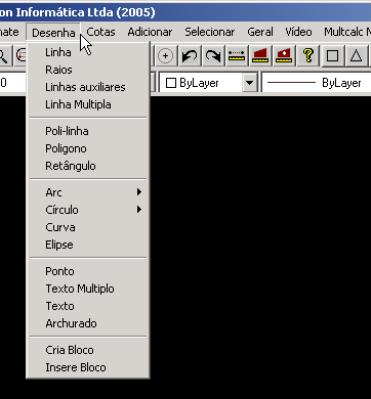

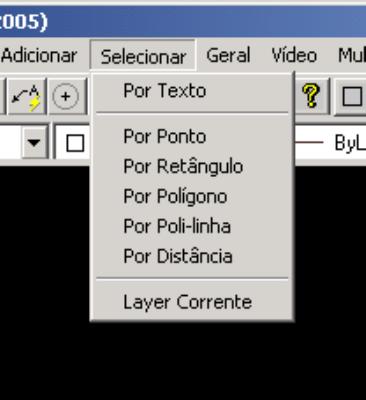

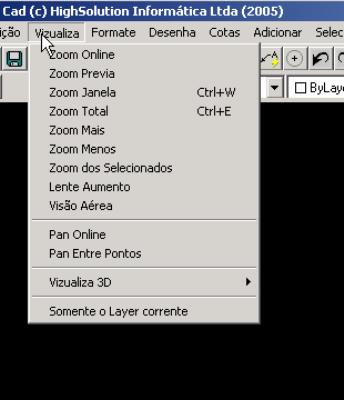

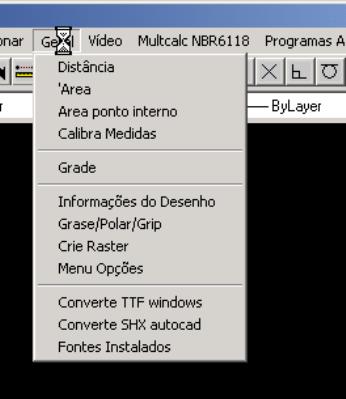

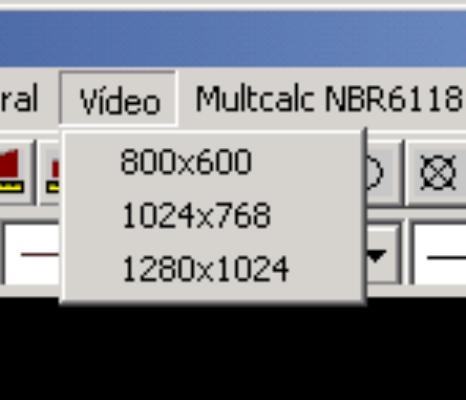

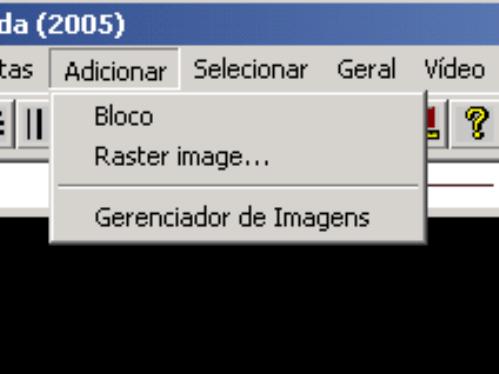

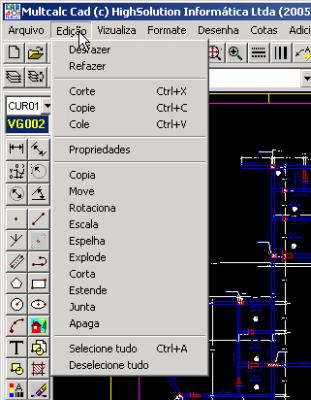

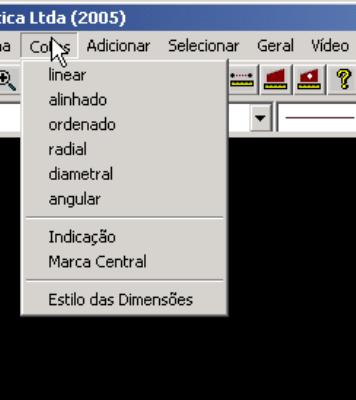

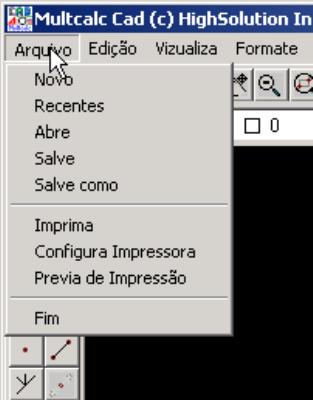

    MENUS DISPONÍVEIS COM LINKs Para maiores Detalhes..



































TUTORIAL EDITOR DE FERROS

01 - Altera Quantidade e Bitolas

02 - Retira trechos de um ferro

03 - Inclui trechos de um ferro

04 - Emendando ferros

05 - Alterando a geometria de uma viga.



MULTCALC CAD
