TUTORIAL DO EDITOR DE FERROS
05 - Alterando o balanço (diminuindo altura da viga). Vamos como exemplo alterar a Viga 203 do Piso Tipo da Obra CUR02. Passos necessários: a) Vamos abrir a obra no Mutcalc Cad e selecionar a viga V202 .
Selecionaremos com o mouse a viga V203. b) Acionaremos o botão Editar Desenho.
c) Vamos acionar o menu Altera Desenho .
d) Se o Multcalc Cad não conseguir pegar a escala automaticamente, poderemos informar digitando no local ou capturar a escala indicando onde ela esta no desenho. Como vamos alterar a geometria da viga devemos acionar o botão Obtem Àrea Lateral do Elemento, Viga o Pilar. Para que o multcalc guarde a área de formas e o volume de concreto atual do elemento.
Selecionamos com o auxilio do Snap os pontos do contorno externo da viga, com isso o sistema guarda o volume de concreto e área de forma atual.
e) No menu selecionemos Manipula linhas, para alterar o desenho do balanço da viga V203.
Criamos uma linha ortogonal auxiliar na ponta do balanço, a viga tem 25
de altura vamos chanfar o balanço com 20, então moveremos a linha
auxiliar 5 centímetros para cima.Na escala 1/25 , 5 centímetros
significa 2 unidades ( ver help desenhando com precisão).
Acionamos o comando mover selecionaremos como ponto base a intersecção
da barra com a viga e como deslocamento informaremos @0,2 . O Multcalc
Cad tem um conversor de cm para unidades para facilitar seu trabalho.
Agora vamos mover o fundo da viga para o encontro da linha auxiliar com a barra da altura da viga.
Vamos criar um novo ferro para substituir o ferro {9}, que passa do balanço até o segundo apoio.
Criamos uma linha auxiliar ortogonal , para sobre ela mover a caixa da viga para obter a inclinação do ferro, que iremos criar.
Agora apagaremos o ferro {9} e criaremos um ferro no formato correto no
lugar dele. Para apagar o ferro selecione com o mouse e acione o botão
apaga ou a tecla delete, para incluir novo ferro acione o menu Edita
Para facilitar você pode criar uma linha auxiliar com o mesmo desenho do ferro no layer 0, e depois criar o ferro em cima desta linha. Não se preocupe com o layer 0 ele não é salvo junto com o desenho. O ferro foi apagado.
Foi selecionada a bitola 8,0 igual a do ferro apagado.( a quantidade de ferros era 2)
foi incluído 1 ferro, vamos alterar para 2 e apagar as linhas auxiliares.
Vamos agora colocar o ferro dentro da viga.
Vamos Apagar os estribos de todos os vãos. menu Manipula textos e apague a distribuição dos estribos e a quantidade entre (73)
Vamos incluir os estribos da distribuição do vão 1 e do vão 2.
Estribo de Ca60 21x16 espaçamento 13 , vamos adicionar o estribo selecionado.
Automaticamente o sistema vai guardando as quantidades, vamos agora colocar no projeto a informação da quantidade incluída deste estribo botão Adiciona informação da QTD no Desenho.
Agora vamos criar um estribo novo com altura variável para colocar no balanço variável.
incluiremos com a dimensão máxima 21 e espaçamento 13, depois em seguida colocaremos o h variável. Selecionaremos Incluir Modelo Selecionado
foi inserido o de cima , agora vamos alterar para variável. Vamos agora zerar a quantidade e colocar no h o valor médio entre 21 e 16 (19), para manter uma melhor compatibilidade com o consumo. Vamos colocar o estribo na parte chanfrada da viga.
Vamos agora incluir a qtd no desenho.

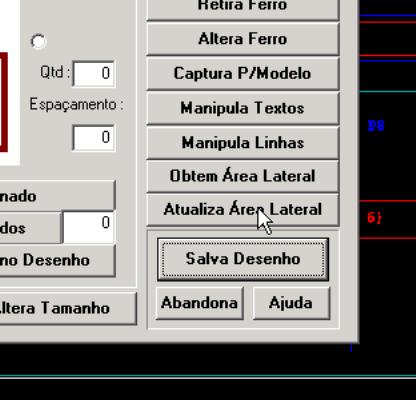

Finalmente vamos atualizar a área lateral para que o Multcalc Cad atualize no desenha as informações de área de forma e volume de concreto, que será automaticamente considerado nos relatórios de uso de materiais e gráficos de consumo.
Ao Salvar o desenho todas as alterações passam a fazer parte do Calculo Estrutural.
Viga Alterada na prancha de vigas do piso TIPO.
|
