TUTORIAL DO EDITOR DE FERROS

01 - Alteração da Bitola e Quantidade .

Vamos como exemplo alterar a Viga 202 do Piso Tipo da Obra CUR02.

Passos necessários:

a) Vamos abrir a obra no Mutcalc Cad e selecionar a viga V202 .

 Selecionaremos com o mouse a viga V202 .

b) Acionaremos o botão Editar Desenho.

c) Vamos acionar o menu Altera Desenho .

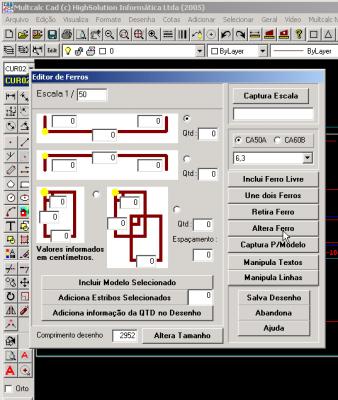

d) Podemos Informar a escala, ou mandamos o sistema capturar do desenho e logo após acionamos o botão ALTERA  FERRO

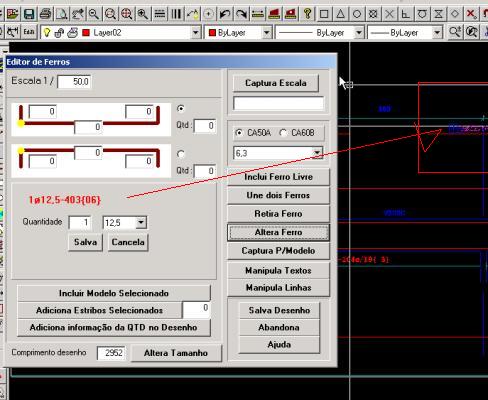

e) Selecionamos com o botão esquerdo do mouse o ferro a alterar e acionamos a tecla Ctrl para informar ao Multcalc Cad que já escolhemos o ferro.

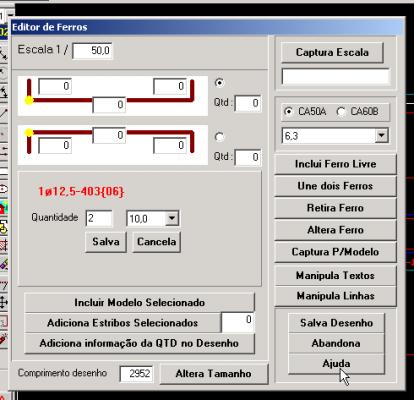

f) Trocaremos a quantidade para 2 e a bitola para 10,00 mm e acionaremos o botão SALVA ( A alteração de ferro fica a critério do engenheiro calculista.)

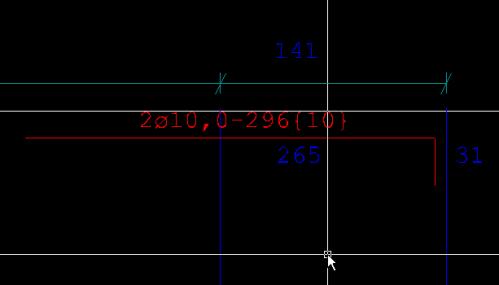

 Verifique na tela abaixo, o ferro já foi alterado.   Ao alterar o ferro, automaticamente ficam atualizados as tabelas de consumo e as tabelas de números de ferros, nenhum comando adicional é necessário.
