TUTORIAL DO EDITOR DE FERROS

02 - Eliminando trechos de um ferro.

Vamos como exemplo alterar a Viga 202 do Piso Tipo da Obra CUR02.

Passos necessários:

a) Vamos abrir a obra no Mutcalc Cad e selecionar a viga V202 .

 Selecionaremos com o mouse a viga V202 .

b) Acionaremos o botão Editar Desenho.

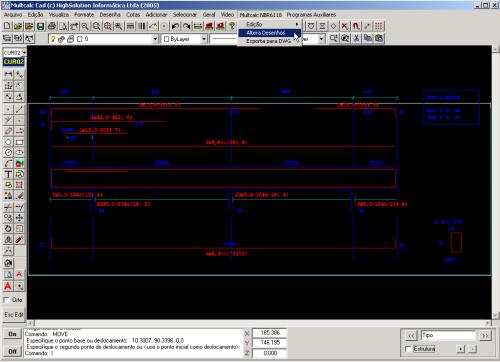

c) Vamos acionar o menu Altera Desenho .

d) Se o Multcalc Cad não conseguir pegar a escala automaticamente, poderemos informar digitando no local ou captura a escala indicando onde ela esta no desenho. Logo após acionamos o botão ALTERA  FERRO

e) Selecionamos com o botão esquerdo do mouse o ferro a alterar e acionamos a tecla Ctrl para informar ao Multcalc Cad que já escolhemos o ferro.

f) Acionaremos o botão Retira Trecho.

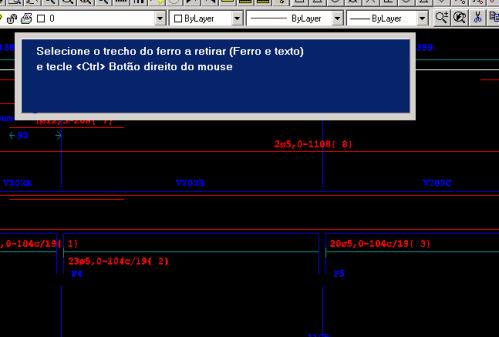

g) Selecionaremos o trecho a retirar conforme solicitado, (Desenho e texto).

h) Vamos repetir para o trecho da direita.

i) Acionamos o botão Salva que esta próximo do botão retira Trecho.

 Verifique na tela abaixo, o ferro já foi alterado.   Ao alterar o ferro, automaticamente ficam atualizados as tabelas de consumo e as tabelas de números de ferros, nenhum comando adicional é necessário.
