6.0   MENU COTAS.

6.1 Estilo das Dimensões.

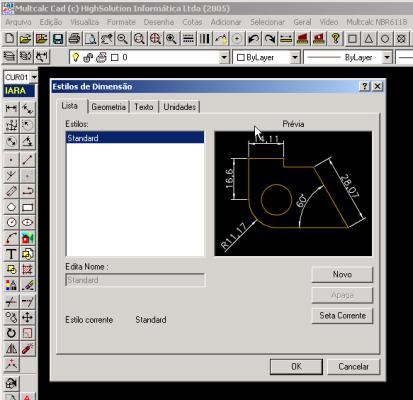

Definiremos o estilo que será utilizado nas cotas incluídas no nosso desenho. Você poderá definir quantos estilos diferentes necessitar.

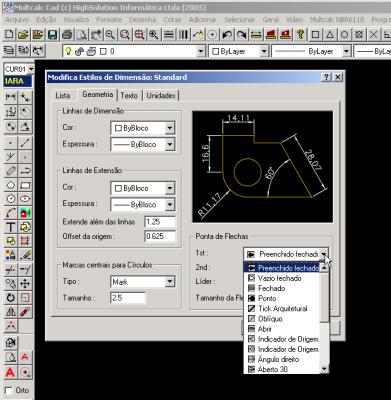

Neste diálogo você define as caracteristicas geométricas do dimensionamento.

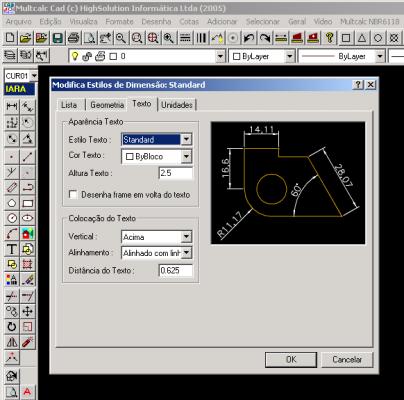

Neste diálogo você define as caracteristicas do texto.

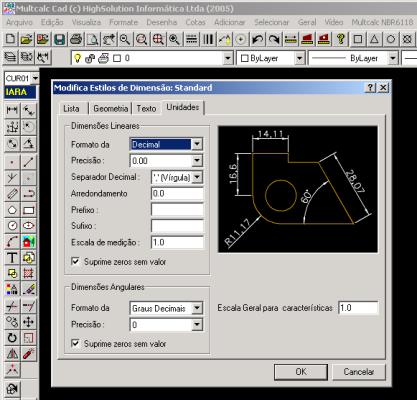

Neste diálogo você define as unidades.

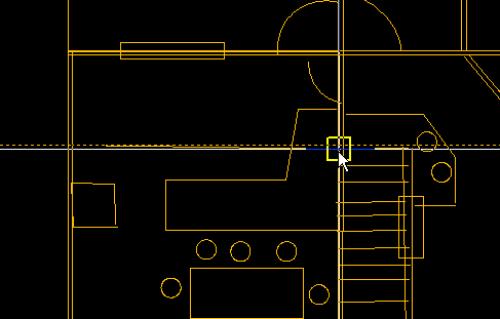

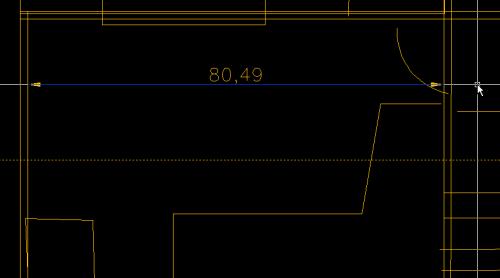

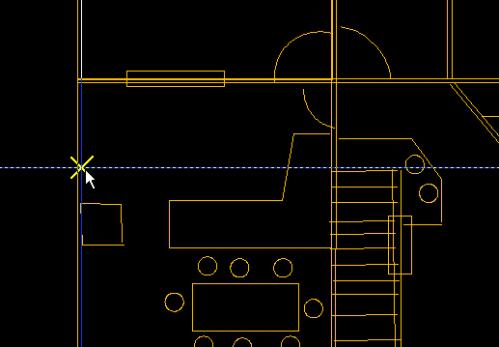

6.2 Cota Linear

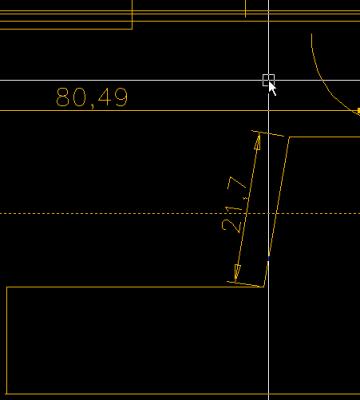

6.3 Cota Alinhada

6.3 Cota Radial - indica o raio do circulo ou arco.

6.4 Cota Diametral - indica o diâmetro do circulo.

6.5 Cota Angular - indica angulos.

6.6  Indicação ou linha de chamada.

6.7 Marca Central - Marca o centro do Circulo ou Arco
