5.0   MENU DESENHA.

5.1 Desenha Linhas.

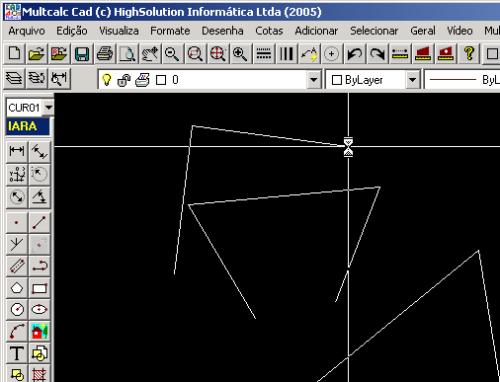

Será solicitado o primeiro ponto e logo em seguida o próximo ponto, sendo a cada ponto será incluída mais uma linha.

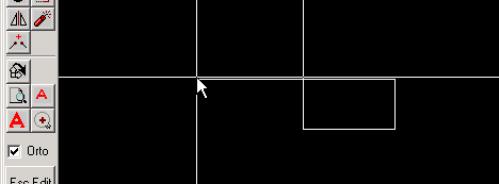

Se o modificador orto estiver selecionado as linhas incluídas, serão ortogonais.

5.2 Desenha Raios.

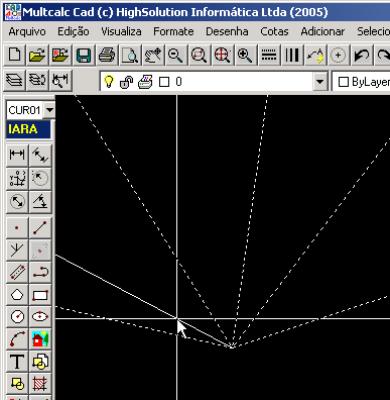

Será solicitado o primeiro ponto e logo em seguida o próximo ponto, sendo a cada ponto será incluída mais uma linha com origem no primeiro ponto.

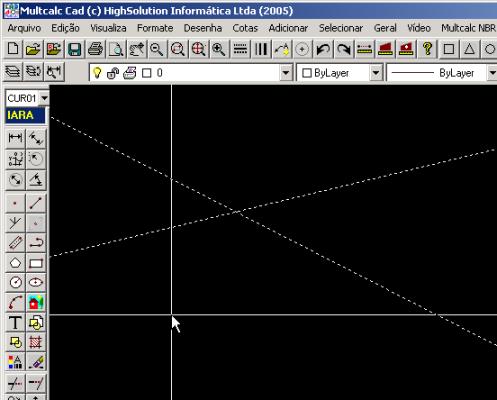

5.3 Desenha Linha Auxiliar

O procedimento é idêntico a inclusão de uma linha comum, porem será adicionada uma linha de tamanho infinito.

5.4 Desenha Linha Múltipla.

O procedimento é idêntico a inclusão de uma linha comum, porem será adicionada uma linha múltipla definida como atual.

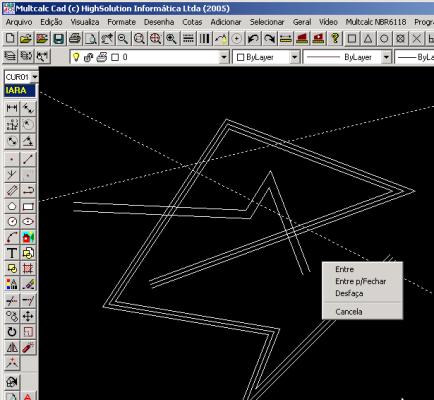

5.5 Desenha Poli-linha.

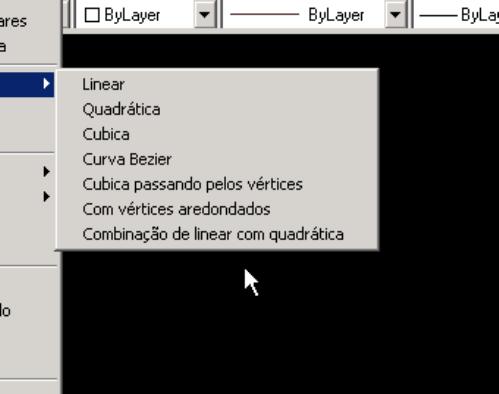

Tipos disponíveis:

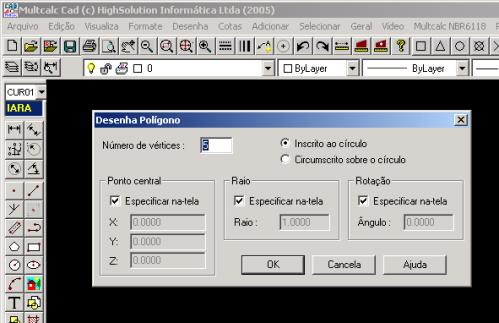

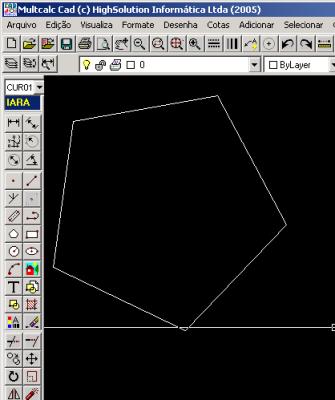

5.6 Desenha Polígono.

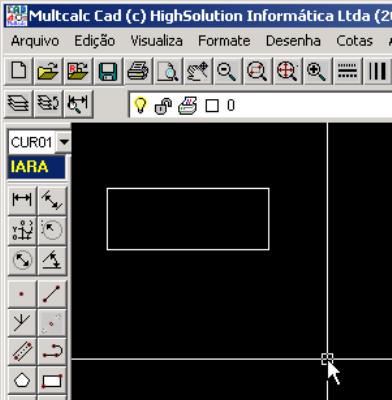

5.7 Desenha Retângulo.

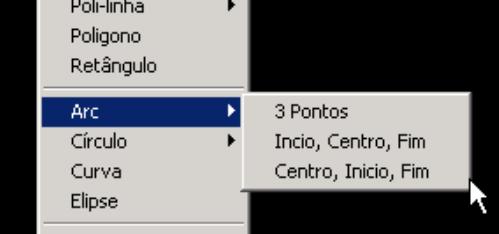

5.8 Desenha Arco.

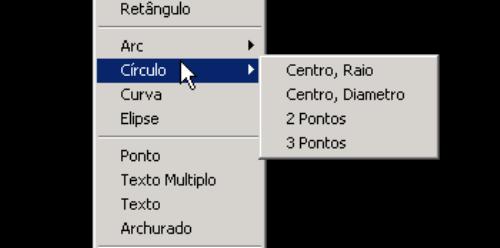

5.9 Desenha Circulo.

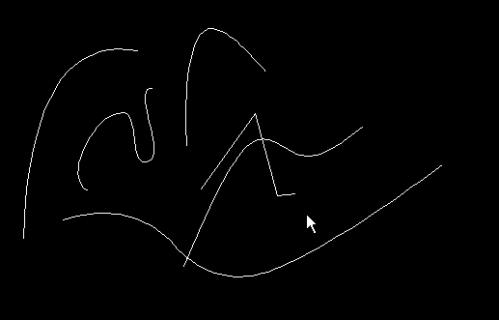

5.10 Desenha Curva.

5.11 Desenha Elipse.

5.12 Desenha um Ponto.

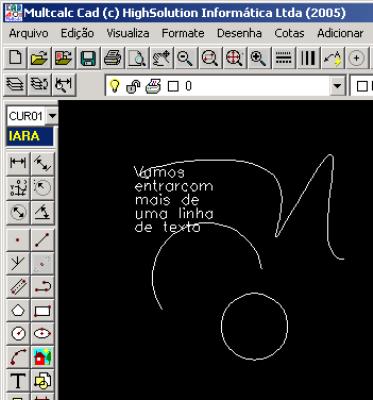

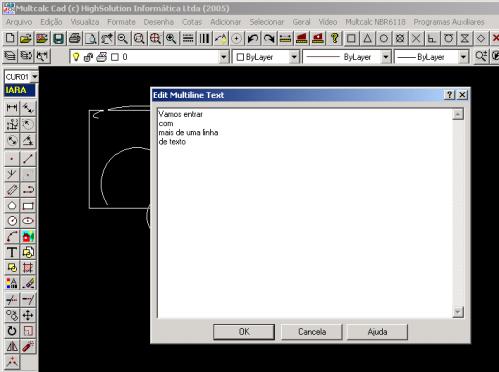

5.13 Inclui Texto Múltiplo.

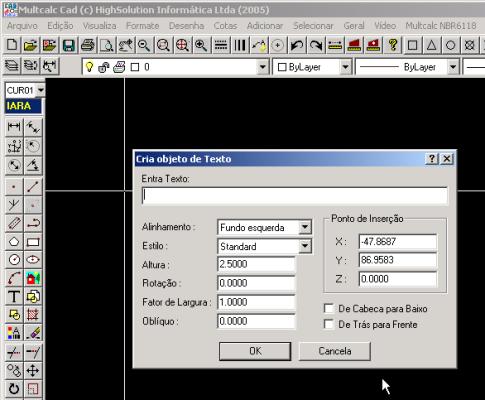

5.14 Insere Texto.

5.15 Incluir Archura.

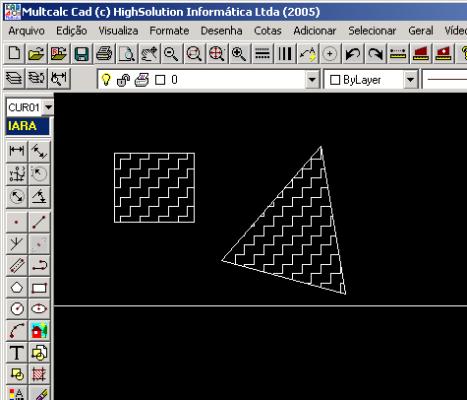

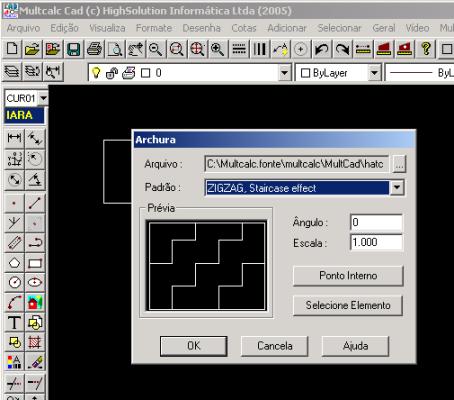

Podemos selecionar um ponto interno a figura fechada onde colocaremos a archura ou selecionar a figura a ser archurada com o mouse.

5.16 Cria  Bloco.

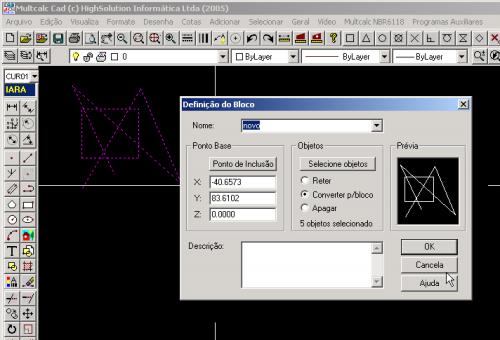

Você define o ponto base do bloco (é o ponto que coincide com o ponto que você clicar para incluir o bloco) e depois seleciona os elementos que formam o bloco. Muito útil para repetir detalhes ou figuras. No diretório blocos do Multcalc Cad há vários blocos para voce incluir no seu desenho.

5.16 Insere Bloco.

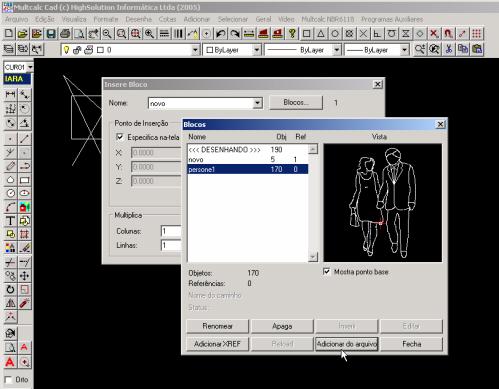

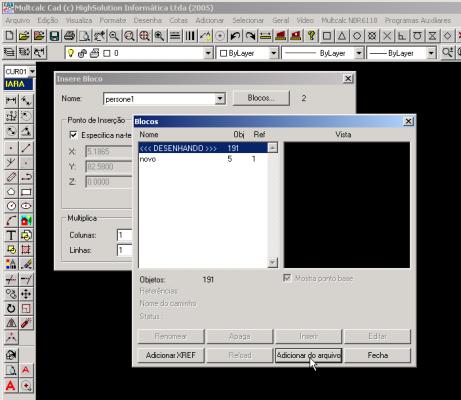

No cadastro há o nosso bloco anteriormente criado, vamos obter mais um bloco do pasta blocos.

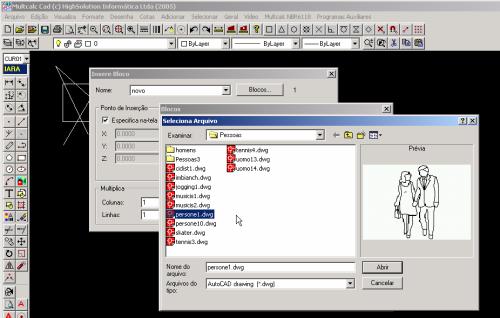

Selecionamos um bloco da pasta e adicionaremos ao nosso cadastro de blocos.

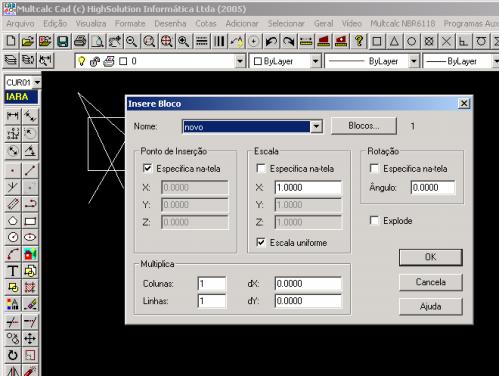

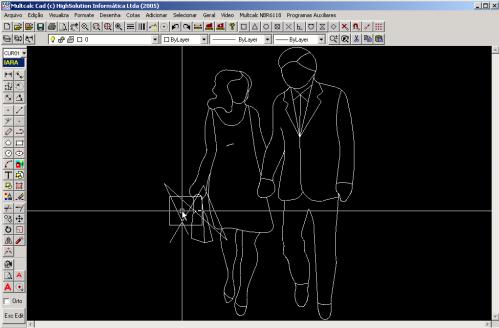

Vamos colocar o bloco selecionado no desenho. Após a inclusão poderemos escaloná-lo com o comando Escala.

Alem dos blocos existentes na pasta bloco, você pode baixar de vários locais na Internet e também criar o seu próprio repertório.

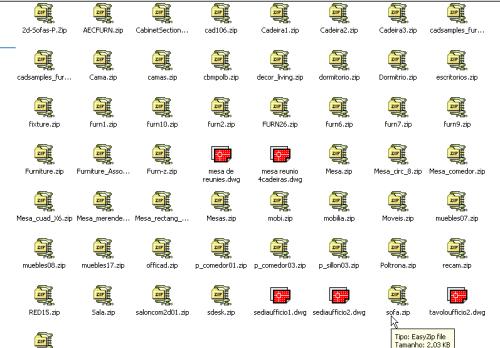

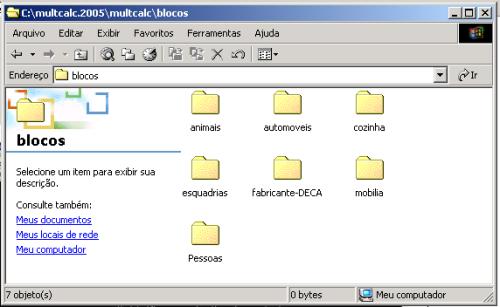

Como exemplo mostramos a pasta mobília, descompacte os blocos antes de utiliza-los

MENU DESENHA
