13.0   EDITOR DE FERROS.

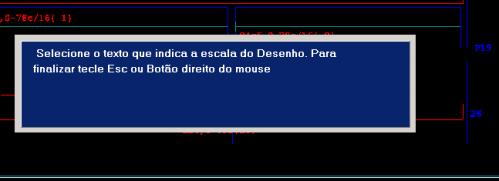

13.1 Escala do desenho.

Pode ser informada diretamente no campo Escala 1/ .... ou solicitar que o sistema busque do desenho.

Selecionamos a escala a esquerda e teclamos o botão direito do mouse.

13.2 Inclusão de modelos de ferros pré selecionados.

Podemos selecionar um dos quatro modelos disponíveis. nos estribos há uma função adicional que permite adicionar estribos (a quantidade e calculada em função do trecho) e no final podemos transportar a informação da quantidade total de estribos colocada pra o desenho.

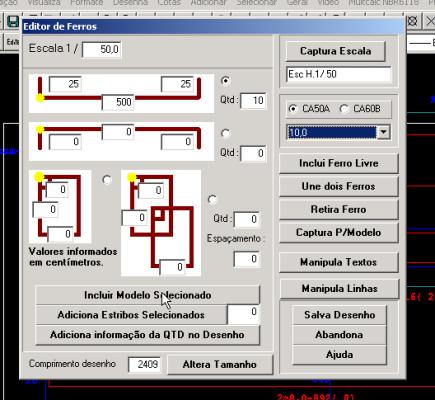

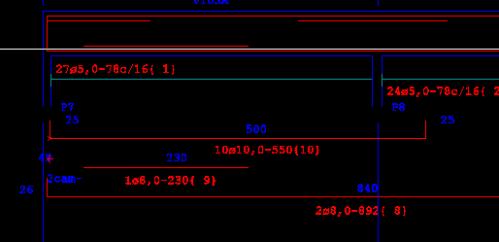

Vamos incluir um ferro do modelo selecionado acima com as dimensões 25 - 500 - 25 e quantidade 10.

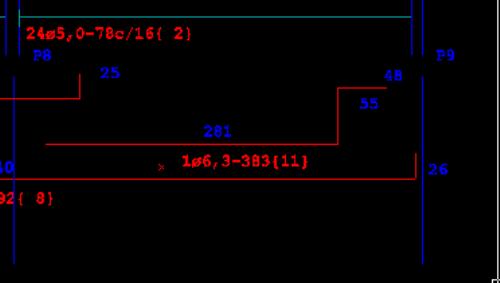

13.2 Inclusão de  ferros livre.

O botão Edite ao lado da caixa do Layers acima e a esquerda, traz de volta para a tela o menu do editor de ferros.

O usuário desenha o formato do ferro, conforme sua necessidade.

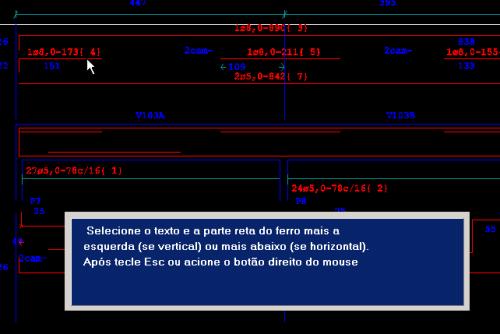

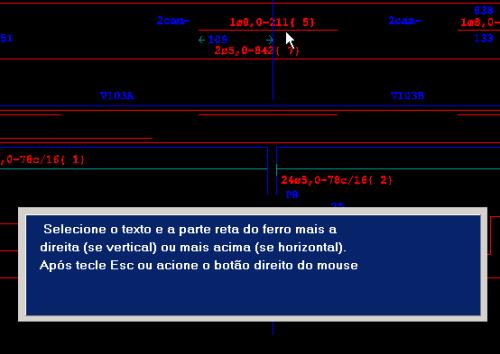

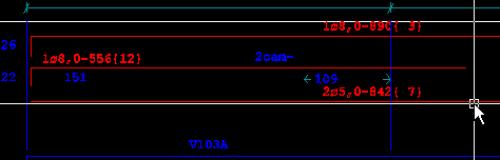

13.3 União de dois ferros.

Poderemos com o comando manipula texto, limpar informações que sobraram e são desnecessárias.

Retira ferro, apaga o ferro selecionado.

Manipula linhas, permite alterar incluir e alterar as linhas do desenho.

Captura para o modelo obtém dados do desenho e coloca nos campos de dados dos quatro modelos disponíveis.

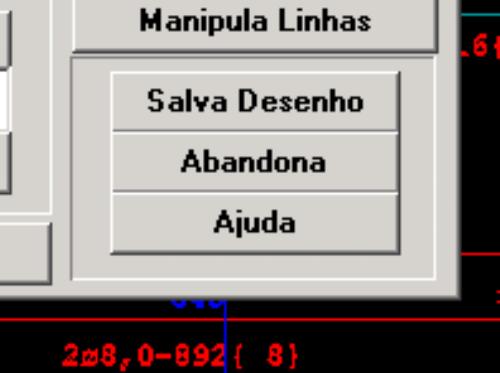

Finalmente poderemos Salvar o desenho, ou Abandonar a edição. Se salvarmos todos os dados alterados do ferro serão alterados nas tabelas de consumo. Para voltar ao desenho antigo deveremos voltar ao multcalc e gerar novamente os desenhos estruturais

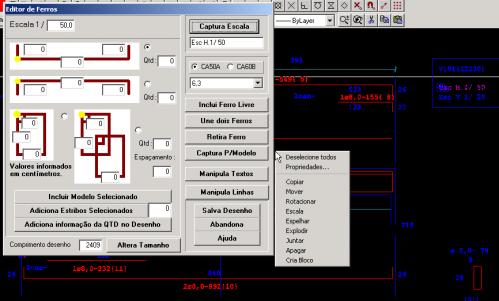

MENU EDITOR DE FERROS.
