11.0   VISUALIZA O LANÇAMENTO DA ESTRUTURA.

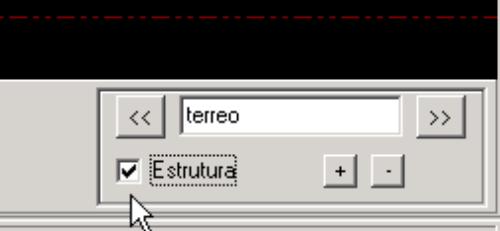

Você pode mostrar ou esconder o lançamento da estrutura do projeto que esta Ativo, na caixa de seleção mostrada acima. Quando você ativa a caixa aparecerá a tela do Multcalc Cad o lançamento da Estrutura.

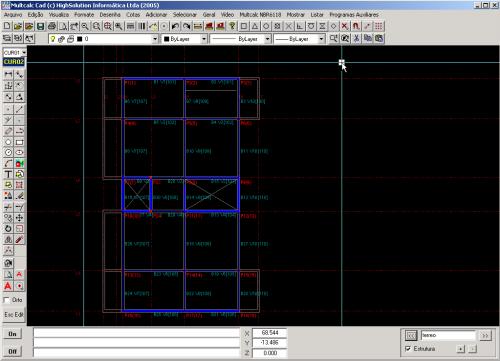

Nesta opção aparecerá mais dois menus disponíveis que só valem para a estrutura. Um onde você define o que quer ver ativo na Estrutura

O outro que permite você obter informações detalhadas sobre os elementos do lançamento da Estrutura.

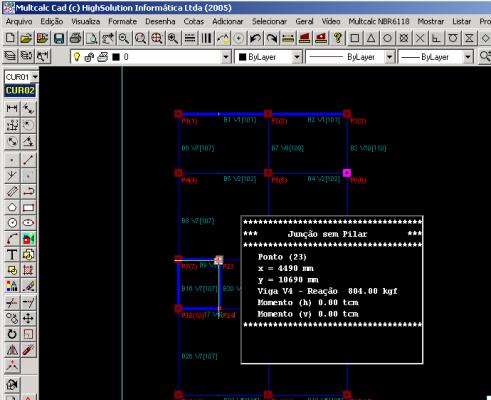

Informações sobre os pontos.

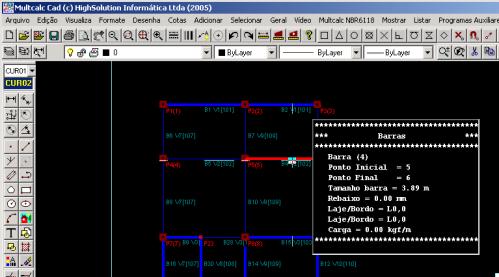

Informações sobre as barras.

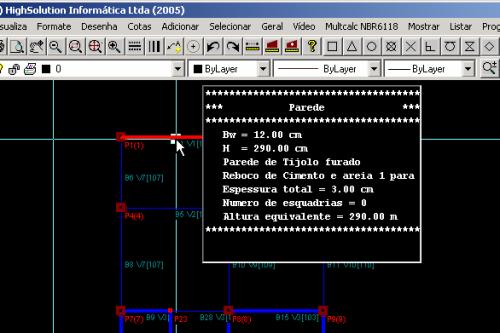

Informações sobre as paredes. Você pode facilmente verificar que parede tem em cada barra.

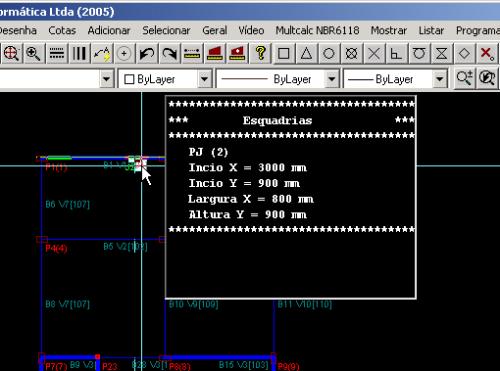

Informações sobre as esquadrias. (Portas e Janelas)

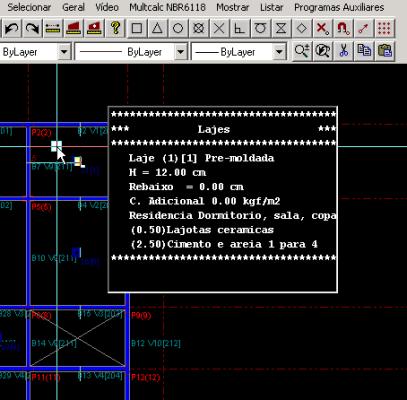

Informações sobre as Lajes, com as informações de Uso, revestimento e regularização.

Informações sobre as Vigas. Nas vigas aparecerá o botão edita desenho que permite que você veja a armadura da viga selecionada.

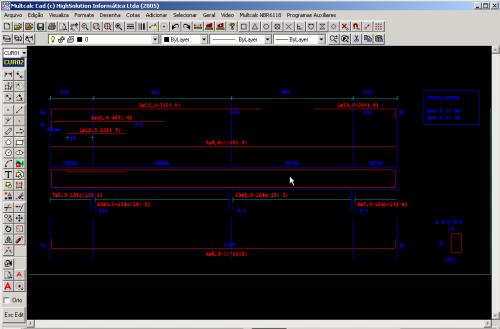

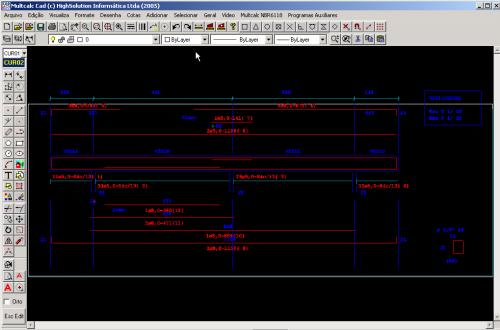

Viga mostrada pelo botão Edita Desenho.

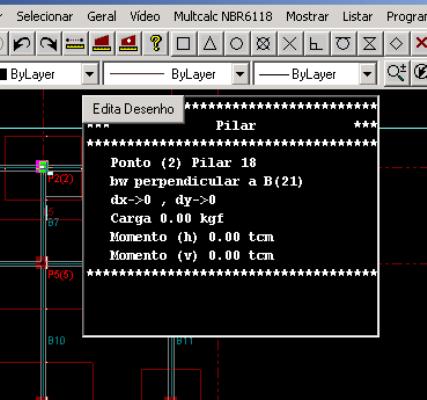

Informações sobre os Pilares, novamente aparece o botão que permite editar o desenho do pilar.

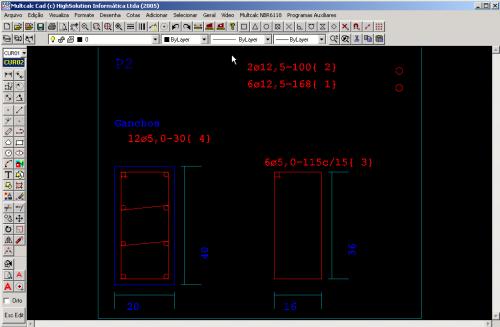

PILAR mostrada pelo botão Edita Desenho.

Quando você estiver selecionado no piso fundação, O desenho mostrado será da fundação do PILAR

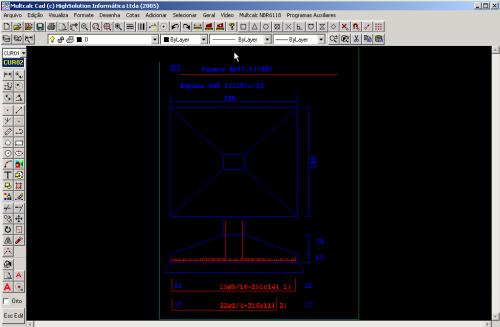

Fundação mostrada pelo botão Edita Desenho.

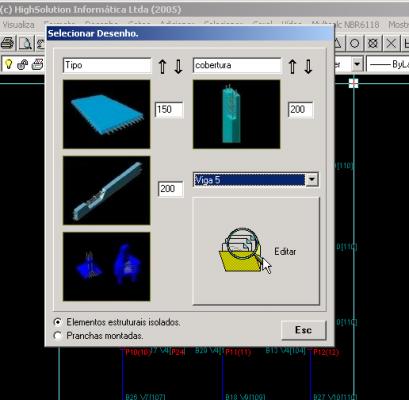

Você pode também selecionar os desenhos diretamente no diálogo que mostra todos os desenhos do projeto.

Viga selecionada no diálogo acima (Viga 5 do Piso Tipo)

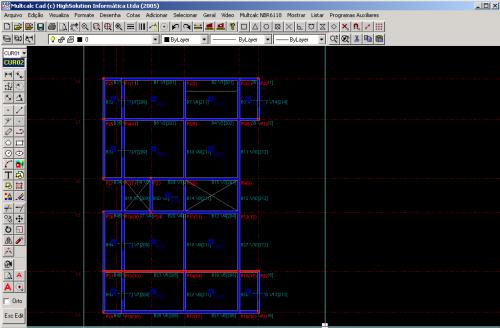

Para saber onde esta viga fica na estrutura e só acionar a seleção que mostra a estrutura.

VISUALIZA LANÇAMENTO
