TUTORIAL DO EDITOR DE FERROS

04 - Emendando  ferros.

Vamos como exemplo alterar a Viga 202 do Piso Tipo da Obra CUR02.

Passos necessários:

a) Vamos abrir a obra no MutCalc NBR6118-V6 e selecionar a viga V202 .

 Selecionaremos com o mouse a viga V202 .

b) Acionaremos o botão Editar Desenho.

c) Vamos acionar o menu Altera Desenho .

d) Se o MultCalc NBR6118-V6 não conseguir pegar a escala automaticamente, poderemos informar digitando no local ou captura a escala indicando onde ela esta no desenho. Logo após acionamos o botão UNE DOIS FERROS.

e) Selecionamos o ferro mais a esquerda ou abaixo. e teclamos Ctrl

f) Selecionamos o ferro mais a direita (segundo) ou acima e teclamos Ctrl

 Verifique na tela abaixo, o ferro já foi alterado.   Ao alterar o ferro, automaticamente ficam atualizados as tabelas de consumo e as tabelas de números de ferros, nenhum comando adicional é necessário.

O que não é Permitido.

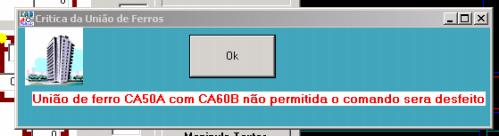

A) Quando for selecionado ferros de tipos diferentes aparecerá a seguinte mensagem, e o comando será desfeito.

O que  é Alterado.

A) Quando for selecionado ferros com quantidades diferentes aparecerá a seguinte mensagem.

e será considerada na emenda a maior bitola.

Para a quantidade será exibida a mensagem de alerta e será considerada a maior quantidade.
